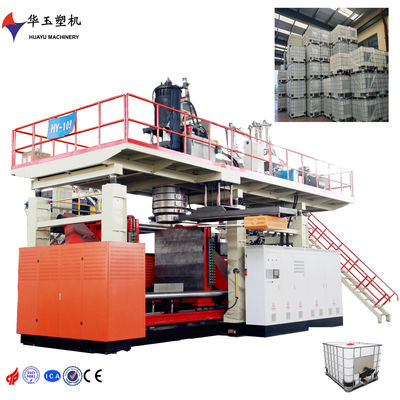

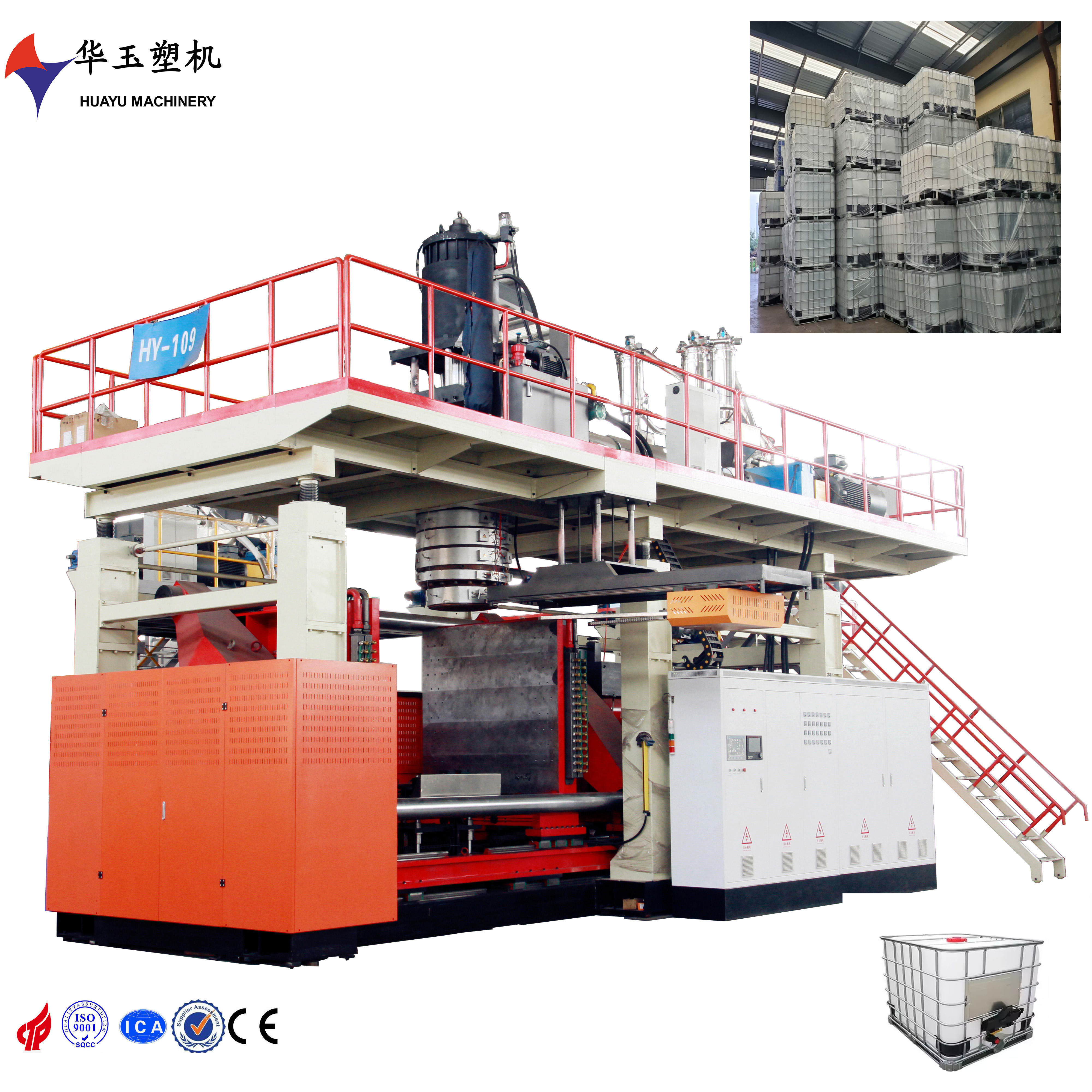

HYBM1000-1-IBC IBC macchina per lo stampaggio a soffio 38CrMoAlA,Nitriding material screw barrel

一. prodottiProdotto

1, specifica del prodotto:1000L barili IBC

Specifica del prodotto: 1000L IBC

2Materiale: HDPE

Materiale:HDPE

3, fabbisogno di produzione: in condizioni di normale funzionamento e utilizzo delle materie prime indicate dall'acquirente, la produzione oraria è di circa:15- Venti个

Requisito di produttività:Nelle normali condizioni di funzionamento e utilizzando le materie prime specificate dall'acquirente, la produzione oraria è di 15-20

二. apparecchiature Macchine

1. dispositivo tipo:HYBM-IBC-1

Modello della macchina:HYBM-IBC-1

2. Numero: 1 unità;

Quantità: 1 (set)

3. dispositivo di base configurazione introduzione

Introduzione della configurazione di base della macchina

1Sistema di estrussione

螺杆:根据原材料的加工性能特殊设计,直径Φ150 长径比30:1, materiale 38CrMoAlA, trattamento ▌di calore, durezza ≥ 800, brillantezza ≤ 2 gradi;

Vattone:Secondo le prestazioni di lavorazione della materia prima, il diametro:Φ150, il rapporto L/D:30:1, il materiale è 38CrMoAlA, la durezza ≥ 800 e la fragilità ≤ grado 2;

机筒:优质 化结构钢38CrMoAlA, materiale38CrMoAlA, ∆ trattamento, durezzaHV≥900, friabilità≤2级;

Barrillo:acciaio strutturale di alta qualità per nitrurazione 38CrMoAlA, materiale 38CrMoAlA, trattamento per nitrurazione, durezza HV ≥ 900, fragilità ≤ grado 2;

驱动方式:交流电机+硬面减速箱ZHL国贸420/20:1

Modalità di guida:Motore CA + riduttore di velocità rinforzatoZHL Guomao 420/20:1

驱动功率:交流160kW

Potenza motrice: AC 160kw

塑化能力: circa400kg/h;

Capacità di plastificazione: circa 400 kg/h

modalità di riscaldamento: utilizzo di un sistema di riscaldamento con controllo di temperatura di 7 gradi per ogni macchina di estrussione, potenza di riscaldamento totale di 42 kW

Modalità di riscaldamento:Riscaldatore in alluminio fuso,7 sezioni di controllo della temperatura di ogni estrusore,potenza di riscaldamento 42kw

温度控制: utilizzazione di un controllo di temperatura modulato;

Controllo della temperatura: controllo della temperatura modulare

Modalità di raffreddamento: il segmento dei materiali è raffreddato ad acqua, il resto è raffreddato a vento automatico;

Modalità di raffreddamento: la sezione di alimentazione è raffreddata ad acqua, le altre sezioni sono automaticheraffreddamento:

2Sistema di testa a stampo

1. 华玉专利技术单层储料 模头 华玉专利技术 单层储料 模头

Tecnologia di brevetto Huayu 1 strato di cilindro di stoccaggio testa a stampo

2. 模头数量:1;

Numero di testa:1

C. diametro massimo della presa di fuoriuscita: 600 mm;

Diametro massimo dell'uscita di estrusione: 600 mm

D. modalità di riscaldamento: utilizzo di un cerchio di riscaldamento di materiali nano-isolanti, controllo di temperatura a 8 gradi, potenza totale di riscaldamento di 60 kilovatt;

Modalità di riscaldamento:Utilizzando un anello di riscaldamento in nanomateriale isolante, controllo della temperatura in 8 fasi, potenza totale di riscaldamento di 60 kw;

E. controllo di temperatura: controllo di temperatura modulato;

Controllo della temperatura:controllo modulare della temperatura

1. 开合模装置 Sistema di fissaggio

A. adottare il sistema di movimentazione del modello a doppia linea, il modello a doppio olio ∆ rapido, il modello a tre oli ∆ forte, la struttura del modello di blocco, l'equilibrio di forza, il volume di variazione è piccolo e il modello di movimentazione è rapido e stabile".

Adotta due sistema di stampo di movimento del binario di guida lineare, due cilindro di olio chiusura rapida dello stampo, tre cilindro di olio potente struttura di blocco dello stampo, forza equilibrata, piccola deformazione, movimento dello stampo veloce e stabile;

B. dimensione del modello (larghezza × altezza): H1700mm × W1800mm

Dimensione della piastra ((W*H): H1700mm×W1800mm

C. 模板间距:1100-2500mm

Distanza tra le piastre: 1100-2500 mm

D. 模具最大尺寸 ((宽×高):1600mm×1600mm

Dimensione massima dello stampo (W*H): 1600 mm × 1600 mm

E. spessore dello stampo:1250 mm

Spessore dello stampo: 1250 mm

F. Forza di blocco:2000千牛

Forza di fissaggio:2000KN

4,机架 Cornice della macchina

具有升降功能,液压马达带动,升降行程大,适应模具变化,生产降低成本.

Con funzione di sollevamento, azionato da motore idraulico, grande corsa di sollevamento, adattarsi al cambiamento dello stampo, ridurre i costi di produzione.

5Sistema idraulico

1. 液压系统 adotta il controllo della pressione del flusso di servizio, configurazione 油研液压, con caratteristiche di velocità di movimento, stabilità, precisione di posizionamento ripetuto, lunga durata di utilizzo, buona risposta;

A. Il sistema idraulico adotta un servo controllo della pressione del flusso, dotato di valvola idraulica Yuken del Giappone, che ha le caratteristiche di azione rapida e stabile, posizionamento accurato e ripetitivo,lunghezza di vita e buona risposta;

B. posizionamento del sistema di controllo a parete, design a doppio anello di velocità, configurazione del controllo a parete MOOG100 punto originale giapponese, servizio MOOG, tracciabilità più precisa della curva di controllo ecc.;

B. Il sistema di controllo dello spessore della parete adotta un doppio design a circuito chiuso per posizione e velocità, dotato di un regolatore di spessore della parete Moog originale giapponese a 100 punti e di una serovalvula MOOG,e il monitoraggio della curva di controllo è più preciso;

6Sistema di controllo elettrico

1. elettricità sistema di controllo adozione- Sì, signore.PLC per il controllo del programma di movimento dell'intera macchina;- Sì, signore.Display a cristalli liquidi e touchscreen per la comunicazione, la configurazione dei parametri, la modifica e il display della schermata; i parametri di ciascuna tecnica possono essere modificati direttamente e sono dotati di una funzione di diagnosi dei guasti più perfetta, il funzionamento della schermata è intuitivo e conveniente;

A. Il sistema di controllo elettrico adotta il PLC di Siemens per controllare il programma d'azione dell'intera macchina; per la comunicazione, la regolazione dei parametri, il monitor LCD e touch screen di Siemens sono utilizzati.modifica e visualizzazione su schermo dell'intera macchina; i parametri di processo possono essere impostati e modificati direttamente, e ha una perfetta funzione di diagnosi dei guasti, e il funzionamento dello schermo è intuitivo e conveniente;

2. 挤出系统 adozione- Sì, signore.变频器合金钢硬面磨减速箱传动,具有省电,静音,输出螺杆转速稳定等特点.

B. Il sistema di estrusione adotta la trasmissione del riduttore dell'ingranaggio di rottura della superficie con denti duri in acciaio legato, con convertitore di frequenza Siemens, che ha le caratteristiche di risparmio energetico, silenzio,velocità della vite di uscita stabile, ecc.

C. sistema di controllo realizza la seguente funzione:

Il sistema di controllo svolge le seguenti funzioni:

controllo in tempo reale dell'azione della macchina; controllo in tempo reale dell'azione della macchina;

100 punti di controllo dello spessore delle pareti degli assi; 100 punti di controllo dello spessore delle pareti degli alberi;

挤出电机平滑稳定的调速; regolazione della velocità del motore di estrusione

具有动作超时不到位报警;L'allarme con timeout di azione non è in funzione.

Diverse scelte funzionali, soddisfano i requisiti di produzione di prodotti di diversa struttura; possono essere selezionate diverse funzioni per soddisfare i requisiti di produzione di prodotti con diverse strutture

实时显示当前工步; visualizzazione in tempo reale delle fasi di lavoro attuali;

实时显示故障信息,报警信息; visualizzazione in tempo reale delle informazioni di guasto e delle informazioni di allarme;

循环动作前系统自动复位;Sistema di ripristino automatico prima del funzionamento del ciclo.

7 tensione elettrica: secondo il cliente

Voltaggio: a seconda del cliente

8 9 8. dimensioni di forma ((Long × Wide × High):9.5×5×6.8m

Dimensioni della macchina (L*W*H): 9,5×5×6,8m

9. peso del macchinario: 50 ′′

Peso della macchina: 50 T
